一、安川變頻器故障代碼表現形式

安川變頻器在出現故障代碼時，一共有三種表現形式：

1、故障

檢出故障時，會出現以下狀況。

• LED 操作器上出現表示故障內容的文字，ALM 指示燈點亮。
• 變頻器輸出被切斷，電機自由運行停止。（但如果是可以選擇停止方法的故障，則會按z 高設定的停止方法來停止。）
• 進行多功能接點輸出H2-01=E （故障）的設定時，信號關閉。

對策：檢出故障后，必須進行復位操作使變頻器再起動。

2、輕故障、警告

檢出輕故障、警告時，會出現以下狀況。

• LED 操作器上表示輕故障內容的文字閃爍顯示，ALM 指示燈點亮。
• 電機不停止運行。
• 輕故障時∶進行多功能接點輸出H2-01=10 （輕故障）的設定時，信號關閉。
• 警告時∶進行多功能接點輸出H2-01=10 （輕故障）的設定時，故障接點不動作。

對策∶檢出輕故障、警告后，請排除故障原因。排除故障原因后，變頻器會自動回到原來的狀態。

3、操作故障

在參數輸入錯誤、參數間的組合不正確以及通信選購件的連接不當時出現的故障顯示。

檢出操作故障時，會出現以下狀況。

• LED 操作器上表示故障內容的文字點亮。
• 多功能接點輸出不動作。

對策∶檢出故障后，請正確設定參數以排除故障原因。在沒有正確設定參數之前，變頻器將無法起動。

二、安川變頻器故障顯示

當安川變頻器出現故障時，警告和報警通過以下兩種方式顯示：

• 發生“故障”時，LED 操作器上顯示的文字“點亮”，ALM 指示燈也“點亮”。
• 發生“輕故障、警告”和“操作故障”時，LED操作器顯示的文字“點亮”，ALM指示燈“閃爍”。

三、安川變頻器故障代碼詳解

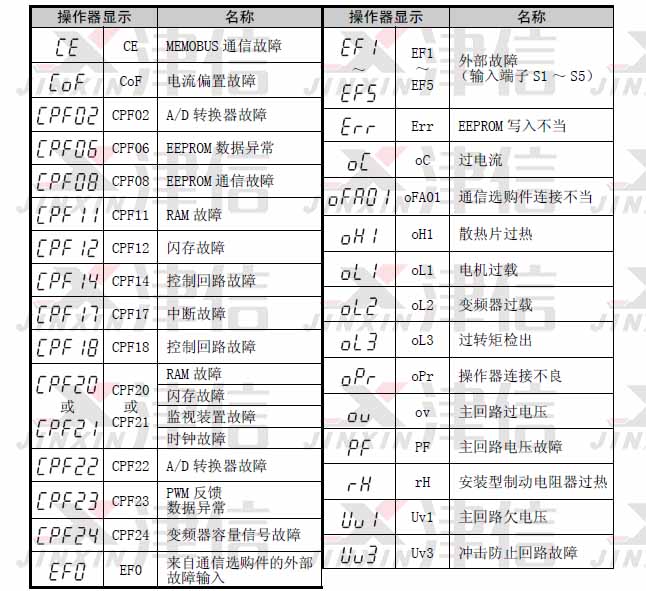

1、故障報警代碼

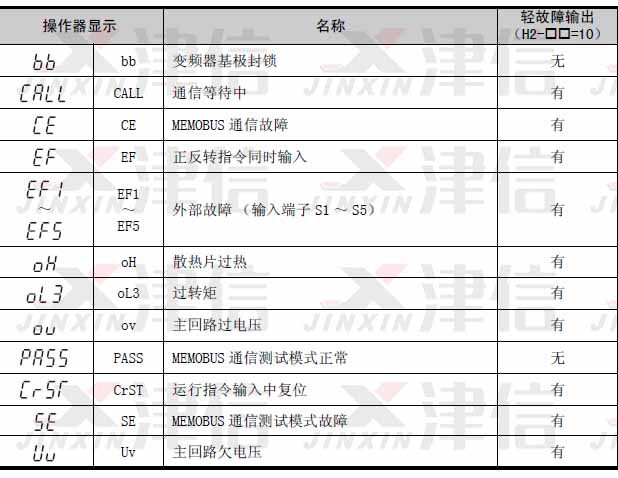

2、輕故障、警告報警代碼

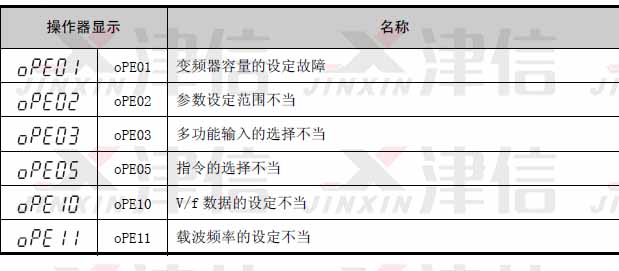

3、操作故障報警代碼
