普通低壓變頻器通常都是交流-直流-交流，其工作原理：整流模塊將交流變?yōu)橹绷鳎交芈穼⒅绷髌交刂齐娐犯鶕a工藝的要求控制逆變器，將直流逆變成頻率可調的交流，實現電機調速。
變頻器常見的故障有：模塊被燒毀；變頻器沒有顯示；變頻器運行中報各種故障代碼而停止工作。
我們就模塊燒毀來介紹處理這類故障的思路：

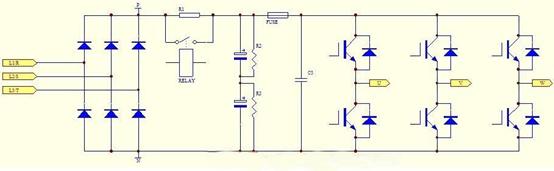

我們須畫出主回電路圖來（我們將交流-直流-交流稱作變頻器的主回路，如圖一），IGBT模塊燒毀往往是因為模塊被錯誤觸發，而導致直流母線經模塊短路，燒毀IGBT逆變模塊，進而燒毀保險以及整流模塊，如象西門子MM430系列變頻器沒有配置保險，IGBT模塊燒毀，在我們所維修的機器中，整流模塊無一幸免都被燒毀。
我們不能發現模塊燒毀就簡單更換模塊通電試機，這往往又會燒毀模塊，我們必須找出燒毀的根源所在。接下來，我們可能就需要繪制此變頻器的開關電源、IGBT驅動電路的電子線路圖。開關電源為整機提供若干組彼此隔離的直流電源，因其品牌、型號的不同，大致如下：
- 控制電腦用：+5V、+15V、-15V電源；
- 面板用直流電源；
- 端子用：+24V、10V或5V電源；
- 風扇用24V或12V電源
- 4路或6路彼此隔離的驅動直流電源。
我們弄清楚整機電路各自的工作電源后，接下來就繪制IGBT驅動電路的電子線路圖，有了圖紙，我們就很容易找出故障的根源。

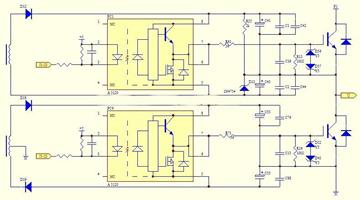

下面我們提供一份某變頻器的驅動電路U相電路圖（見下圖）， V、W相電路相同。
從圖中可以看出，驅動電路的上下臂工作電源由兩組彼此隔離的電源組成，其中開關變壓器的一個繞組、D12、C41、C42、C43、C44、穩壓二極管D13一起構成上臂驅動電路的工作電源，光耦PC1-A3120的8腳和5腳之間電壓為+20VDC，以上臂的IGBT的E極（即U相）為參考點，8腳和E之間的電壓為+15V，5腳和E之間電壓為-5V。
下臂的變壓器繞組有3個抽頭，中間抽頭與N相聯，和D18、D19、C53、C55一起構成下臂驅動電路的工作電源,以N為參考點，PC6的8、5腳電壓為+15V和-5V。
當發現某相的IGBT模塊被燒毀，絕大部分原因為其驅動電路故障所致，以圖二的電路為例來分析，正常靜態（即變頻器處于停止狀態）情況下，IGBT的GE間的電壓大約為-6V左右，IGBT被牢牢封鎖，處于截止狀態。
1.若上臂光耦A3120內部驅動對管的上管擊穿，上臂IGBT的GE間的電壓就為15V左右，IGBT處于導通狀態，若下臂的IGBT被正常觸發，加在上下IGBT模塊的直流母線P1對N通過上下模塊短路，而致使模塊燒毀。
2.若上下臂光耦都損壞，就會造成通電瞬間模塊炸裂。
根據上面的分析，我們不難找出模塊燒毀的根源。我們手里有一份正確的圖紙，再借助先進的儀器，很快就能修復模塊燒毀這類故障。
若想做到芯片級維修，必須具備深厚的模擬、數字電路理論基礎，熟悉計算機電路，能根據電路板畫出正確的線路圖，這是必備的基礎。還要具備將復雜問題簡單化的能力，換言之，我們的視角、方向，就是思路要正確，否則，我們只會將問題復雜化，甚至造成所修設備的二次、三次故障。
