地處東南亞的印尼,常年高溫高濕,沿海地區

]]>

地處東南亞的印尼,常年高溫高濕,沿海地區的鹽霧侵蝕的特殊工況,再加上工業園區高強度的生產節奏,對工業自動化設備的穩定性提出了極高要求。

近日,上海津信接到印尼某工業園區客戶的緊急求助,其生產線上的變頻器突發故障,導致整條生產線受到影響。作為丹佛斯變頻器中國核心代理及授權專業技術服務中心,上海津信始終以客戶需求為核心,第一時間啟動海外應急搶修機制,遠赴印尼為客戶解決故障難題,踐行“值得信賴的變頻器專家”的承諾。

作為深耕變頻器領域二十余年的高新技術企業,上海津信擁有國內最具規模的專業變頻器維修服務中心,儲備了大量各類品牌、各型號的變頻器配件,更有一支經驗豐富、精通多品牌變頻器維修調試技術的工程師團隊,常年處理各類復雜工況下的故障案例,這為此次印尼搶修工作的高效推進,奠定了堅實基礎。

經過多小時的連續奮戰,搶修工作順利完成。變頻器運行平穩,各項數據正常,停滯的生產線終于重新恢復運轉。此次印尼項目變頻器故障搶修,上海津信用“快速響應、精準預判、專業維修、貼心服務”,為全球客戶的項目順利推進保駕護航。

未來,上海津信將繼續深耕工業自動化領域,精益求精,不斷提升技術實力和服務水平,以更專業的能力、更高效的響應、更貼心的服務,回饋每一位客戶的信任,與客戶攜手,共赴海外發展新征程,在“一帶一路”的合作浪潮中,書寫中國智造與中國服務的新篇章。

]]>
丹佛斯變頻器A13過電流故障視頻講解 http://www.hnfygjg.com/others/92259.html Tue, 30 Dec 2025 01:23:21 +0000 http://www.hnfygjg.com/?p=92259

丹佛斯變頻器A13報警代表的是過電流故障

]]>

丹佛斯變頻器A13報警代表的是過電流故障。
產生原因是因為變頻器檢測到實際的一個輸出電流, 超出了峰值檢測電流,在持續一段時間之后, 就會出現變頻器跳閘報警 ,并在這個時候切斷變頻器的輸出。也有可能是由于變頻器在沖擊負載時加速時間過快導致。

丹佛斯變頻器A13報警具體的應對方式詳見視頻。

]]>
變頻器驅動線路常用光耦芯片作用和功能詳解 http://www.hnfygjg.com/others/92249.html Tue, 09 Dec 2025 01:52:34 +0000 http://www.hnfygjg.com/?p=92249

在變頻器驅動線路中,為了保證控制端和驅動

]]>
在變頻器驅動線路中,為了保證控制端和驅動端的電氣隔離,會使用光耦芯片作為控制信號轉驅動信號的耦合元件。其中,比較常見的光耦芯片有6腳,8腳,16腳幾種封裝,比如HCPL3150,HCPL316J,PC923,PC929,TLP350,TLP520,F(xiàn)OD3120等,其中16腳封裝的還集成了管壓降檢測功能,下面以PC923,PC929為例,介紹一下光耦芯片的作用和功能。

PC923是8腳封裝的光耦芯片,一般用于上三橋IGBT的驅動。PC929則為16腳封裝,用于驅動下三橋IGBT,因為PC929帶有IGBT保護電路和OC信號輸出電路,下三橋IGBT發射極Vce共用直流母線的負極,更方便于檢測IGBT導通管壓降,從而實現過流保護和輸出報警信號的任務。

一、運行原理

PC923的相關參數:輸入IF電流5∽20mA,電源電壓15∽35V,輸出峰值電流±0.4A,隔離電壓5000V,開通/關斷時間0.5μs。可直接驅動50A/1200V以下的IGBT模塊。PC923的電路結構同TLP250等相近,但輸出引腳不一樣。5、8腳之間可接入限流電阻,限制輸出電流以保護內部V1、V2三極管。常規應用,是將5、8腳短接,接入供電電源的正極。如果將輸出側引線改動一下,也可以與TLP520、3120等互為代換。

PC929的相關參數與PC923相接近,在電路結構上要復雜的多。1、2腳為內部發光二極管陰極,3腳為發光管陽極,1、3腳構成了信號輸入端。4、5、6、7腳為空端子。輸入信號經內部光電耦合器、放大器隔離處理后經接口電路輸入到推挽式輸出電路。10、14腳為輸出側供電負極,13腳為輸出側供電正端,12腳為輸出級供電端,一般應用中將13、12腳短接。11腳為驅動信號輸出端,經柵極電阻接IGBT或后置功率放大電路。PC929的9腳為IGBT管壓降信號檢測腳,9、10腳經外電路并聯于IGBT的C、E極上。IGBT在額定電流下的正常管壓降僅為3V左右。異常管壓降的產生表明了IGBT運行在過流狀態下。PC929的8腳為IGBT管子的OC(過載、過流、短路)信號輸出腳,由外接光耦合器將故障信號返回給CPU。

PC929內部IGBT保護電路的動作過程:在正常狀態下, 2、3腳輸入脈沖信號電流,11腳相繼產生+16V和-10V的輸出驅動電壓信號。此時PC929的8(FS)腳一直為高電平狀態;當所驅動的IGBT管子流過異常電流時,IGBT的導通管壓降迅速上升,使9腳電壓達到故障報警閥值(7V),PC929內部的IGBT保護電路工作,11腳輸出的正向激勵電壓降低,使IGBT的導通電流下降,同時控制8腳內部的三極管Q3導通,輸出一個低電平的OC故障信號,經外接光耦送入CPU,CPU據過流情況實施保護停機。

在單獨維修電源/驅動板的上電檢測中,因PC929的9、10腳與IGBT模塊脫離,一接受運行信號,8腳即報出OC故障信號,11腳輸出脈沖電壓也被內部IGBT保護電路所嵌制,致使無法測出PC929的工作狀態。需采取相應措施,解除PC929的管壓降檢測功能,強制電路正常工作,達到方便檢測的目的。解除PC929的管壓降檢測功能的具體做法是:將PC929的9腳和10腳短接。這樣即使啟動變頻器來測試輸出波形,也不會報OC故障了。

二、由PC923、929構成的驅動電路

PC923光耦,由CPU主板來的脈沖信號經R66加到3腳,在輸入信號低電平期間,PC923形成由+5V,2、3腳內部發光二極管、信號源電路到地的輸入電流通路,PC923內部輸出電路的V1三極管導通,6腳輸出高電平信號(18V峰值),經R65為驅動后置放大電路的Q10提供正向偏流,Q10的導通將正供電電壓經柵極電阻R91引入到IGBT的G極,IGBT開通;在輸入信號的高電平期間,PC923的3腳也為+5V高電平,因而無輸入電流通路,PC923內部輸出電路的V2三極管導通,6腳轉為負壓輸出(10V峰值),也經R65為驅動后置放大電路的Q11提供了正向偏流,Q11的導通將供電的負10V電壓——IGBT的截止電壓經柵極電阻R91引入到IGBT的G極,IGBT關斷。在待機狀態,PC923的3腳輸入信號一直維持在+5V高電平狀態,則驅動電路一直輸出-10V的截止電壓,加到CN1觸發端子上,IGBT一直維持于可靠的截止狀態上。

PC929驅動IC是兼有對驅動脈沖隔離放大和模塊故障檢測雙重“身份”的。由CPU主板來的脈沖信號從1/2、3腳輸入到PC929內部的光電耦合器,從11腳輸出后,經Q13、Q15兩級互補式電壓跟隨器的功率放大后,引入IGBT2的G極。此為驅動脈沖的信號傳輸電路路;?PC929的9腳為模塊故障檢測信號輸入腳。正常工作狀態下,PC929的11腳輸出正的激勵脈沖電壓,使Q13導通,Q15截止。Q13的導通,將正偏壓加到IGBT2的G極上,IGBT2進入飽合開通狀態。忽略IGBT導通管壓降的話,IGBT2的導通即將U輸出端與負直流供電端N短接起來,提供輸出交流電壓的負半波通路,在導通期間,只要變頻器是在額定電流以內運行,IGBT2的正常管壓降應在3V以下。

管壓降檢測電路中的D24二極管和C48組成消噪電路,以避免負噪聲干擾引起誤碼保護動作。

R91將驅動脈沖引入到IGBT管子的G極,表面看來,這是一只限流電阻,限制流入IGBT管子的驅動(充電)電流,因管子的開通速度越快越好,開通時間越短越好,電阻的阻值就不能太大,以避免與IGBT管子的輸入結電容形成一個較大時間常數的延時電路,這是不希望出現的。但過激勵也會導致IGBT的損壞。此電阻多為Ω級功率電阻,隨變頻器功率的增加其阻值而減小。此電阻還有一個“真名”,叫柵極補償電阻,因為IGBT管子的觸發引線有一定長度,觸發脈沖又是數千赫茲的高頻信號,所以有一定的引線電感存在,而引線電感會引起觸發脈沖的畸變,產生?“電壓過沖”現象,嚴重時會造成IGBT管子的誤開通而造成損壞。接入R82可對引線電感有所補償,盡量使引線呈現電阻特性而不是電感特性,有效緩解引線電感造成的電壓過沖現象。

R92并接于IGBT管子的G、E極間,第一個好處就是,將IGBT管子輸入端的高阻狀態變?yōu)榈妥锠顟B(tài)。我們新購得的IGBT逆變模塊,出廠前是用短路線將G、E極短接的,這樣萬一有異常電壓(如靜電)加到G、E極時,短路線將很快將此一異常電壓吸收,而避免了IGBT管子因輸入端子遭受沖擊而損壞。電路中并聯R92也有同樣的用處,在一定程度上將輸入的“差分電壓”變?yōu)榱恕肮材k妷骸保饬水惓]斎腚妷旱臎_擊作用;R92對瞬態干擾有一定的作用,又可稱之為“消噪電阻”;R92并接于IGBT管子的G、E極間,與IGBT的G、E結電容相并聯,此電阻又被稱為“旁路電阻”,將瞬態干擾造成的對G、E結電容的充電電流“旁路掉”,以避免其誤開通。R92又形成了IGBT管子輸入結電容的電荷泄放通路,能提高電荷的泄放速度,對于只采用單電壓供電(無負供電電壓)的驅動電路,此電阻的作用尤其重要。

三、PC923、929構成的驅動電路的檢測方法

1、靜態檢測:

電路處于靜止狀態時,相對于+5V供電的地端,PC923的2、3腳電壓都為5V,直接測量2、3腳之間電壓差為0V;以驅動電源的OV為O電位參考點,CN1觸發引線端子的1線應為-10V。PC923、PC929的脈沖輸出腳和后置放大器的中點電壓都為-10V。??檢測CN1端子的1線為OV,故障原因為:

  • 驅動電源穩壓二極管擊穿短路;
  • 柵極電阻R91開路。?

檢測CN1端子的1線為+18V左右,故障原因為:

  • PC923的后置放大電路中的Q10短路;
  • PC923內部輸出電路中的V1短路;
  • 檢查PC923的2、3腳如有電壓輸入,如1、2V,故障原因為前級信號電路故障,使PC923形成了輸入電流的通路。

2、動態檢測:

電路靜態時測得CN1端子1線上有正常的-10V截止電壓,及測量各靜態工作點基本正常(其實各檢測點都表現為供電電壓),要進一步檢查動態——對脈沖信號的傳輸能力,驗證電路確無故障或使隱蔽故障暴露出來。

但要注意的是,因為在檢修中電源/驅動板與主電路已經脫開,CN1、CN2觸發端子是空置的,并未接入IGBT,而且在未查明驅動電路是否工作正常之前,也是絕不允許在IGBT接入530V直流供電的情況下,連接驅動電路并檢查驅動電路的故障的。因為IGBT的脫開,驅動電路輸出的脈沖無論正常與否,只要按一下操作面板的起動(FWD)或運行(RUN)按鍵,操作顯示面板即跳出OC故障。原因在于驅動芯片PC929在脈沖信號傳輸期間,PC929的9腳內部電路與外部元件構成的IGBT管壓降檢測電路,因IGBT的未接入(相當于開路),而檢測到極大的管壓降信號,而向CPU報出OC信號,CPU采取了停機保護措施。必須采取相應手段,屏蔽掉驅動電路對IGBT管壓降檢測功能,令CPU正常發送六路脈沖,以利驅動電路的進一步檢修。

]]>
丹佛斯FC202 250KW變頻器逆變模塊炸機故障的維修視頻 http://www.hnfygjg.com/others/92240.html Tue, 18 Nov 2025 02:29:11 +0000 http://www.hnfygjg.com/?p=92240

丹佛斯FC202 250KW變頻器逆變模

]]>

丹佛斯FC202 250KW變頻器逆變模塊炸機故障的維修視頻

]]>
軟啟動器和變頻器的4大核心區別,別再選錯了 http://www.hnfygjg.com/others/92212.html Tue, 09 Sep 2025 02:05:49 +0000 http://www.hnfygjg.com/?p=92212

變頻器和軟起動器都是工業領域常用的電氣控

]]>
變頻器和軟起動器都是工業領域常用的電氣控制設備,作用是對電機啟動進行控制。但是在具體應用中,這兩種看似應用重疊的設備,究竟該如何選擇,是一個需要認真考慮的問題。

一、變頻器的優缺點:

變頻器的作用主要是通過將電壓和頻率轉換為可調的電壓和頻率,以精確地控制電機的速度和運行方式、功率和扭矩。

變頻器的優點:

  • 節能:變頻器能夠?qū)㈦妱訖C的轉速根據負載的變化,實現高效率的工作。因此,使用變頻器可以節約能源,降低能耗。
  • 降低噪音:由于電動機在啟動和運行時需要大量的電流和能量,這會導致噪音和振動。使用變頻器可以使電機平穩啟動,并控制其運行速度和扭矩,從而降低噪音。
  • 增強電動機的壽命:由于變頻器可以減少啟動沖擊和運行壓力,因此能夠延長電動機的壽命。
  • 提高生產效率:通過變頻器控制電動機的速度和扭矩,可以根據需要進行精細化控制,從而提高生產效率。

變頻器的缺點:

  • 成本高:變頻器的價格比傳統電源要高,因此對于一些小型業務或金融壓力較大的企業來說,采用變頻器的成本往往較高。
  • 技術難度大:使用變頻器需要一定的技術知識和專業技能。如果企業沒有專業的技術人員進行維護和安裝,可能會導致生產問題。
  • 可靠性差:變頻器的電路較為復雜,故障率比傳統電源更高。在使用變頻器時,需要應用到許多不同的部件,并在運行中對這些部件進行不斷的監測和維護。
  • 電磁干擾:由于變頻器需要輸出高頻電信號,它還可能會對周圍的設備產生電磁干擾,影響設備的運行。

二、軟啟動器的優缺點:

軟訓動器串接于電源與電機之間,通過微電腦控制其內部的晶閘管觸發導通角實現交流調壓,使電機輸入電壓從零以預設函數關系逐漸上升,直至起動結束。在軟起動過程中,電機起動轉矩逐漸增加,轉速也逐漸增加,直到晶閘管全導通,電動機工作在額定電壓的機械特性上,實現平滑啟動,降低啟動電流。避免啟動過流跳閘。待電機達到額定轉數時啟動過程結束,為電機正常運行提供額定電壓。

軟啟動器優點

  • 節省時間。使用軟啟動器可以快速啟動應用程序,節省用戶的時間。常用應用可以設置在主屏幕或快捷面板上,減少了用戶尋找應用的時間,提高了使用效率。
  • 節省電量。由于其對應用程序的管理能力,可以避免長時間運行某個應用程序,減少了電量的消耗。
  • 個性化定制軟啟動器能夠允許用戶對應用程序設置個性化操作,如更改應用圖標、背景顏色、文件夾風格等。帶來更好的使用體驗。

軟啟動器的缺點:

  • 可能存在卡頓。軟啟動器使用過程中可能會出現卡頓的情況,尤其是在啟動某些應用程序時。這可能會影響用戶的使用體驗。
  • 不支持某些應用程序。有一些應用程序可能不受軟啟動器的支持,此時用戶可能需要手動打開應用程序或選擇其他啟動方式。

三、變頻器與軟啟動器的區別

1. 作用不同:變頻器是一種控制電機旋轉速度的電氣設備,可以通過調節輸出頻率來控制電機轉速和輸出功率。軟啟動器是一種起動電動機時降低啟動電流和啟動扭矩的電氣設備,可以避免電動機和配套設備啟動時的沖擊和振動,延長設備壽命。

2.原理不同:變頻器可以通過調節輸出頻率來控制電機轉速和輸出功率,一般采用PWM技術實現。軟啟動器則是通過控制電流的上升斜率和起動時間來降低起動時的沖擊和振動,通常采用電容、電阻、電感等電路實現。

3.適用范圍不同:變頻器是為了實現高精度的控制,廣泛應用于需要節能、減少噪音和保護設備的場合。例如,風機、水泵、壓縮機、鋼鐵冶煉等工業領域。軟啟動器主要適用于需要頻繁運轉的場合,例如冶金、石化等重工業領域,還廣泛應用于樓宇、機房和醫院等場所等。

4.成本不同:變頻器也能實現軟啟動的目標,但是設備成本和維護運行成本要明顯高于軟啟動器。對人員的要求也更高

]]>
變頻器缺相故障的表現和檢測方法 http://www.hnfygjg.com/others/92178.html Tue, 17 Jun 2025 02:52:52 +0000 http://www.hnfygjg.com/?p=92178

變頻器缺相故障是變頻器運行當中常見的問題

]]>
變頻器缺相故障是變頻器運行當中常見的問題。它會導致電機無法正常運行、輸出功率下降、過熱甚至損壞設備。

缺相故障發生在三相電路當中,可能出現在輸入側,也可能出現在輸出側,表現為有一相或多相電壓缺失或異常,導致電流不平衡,影響變頻器或電機的正常工作。

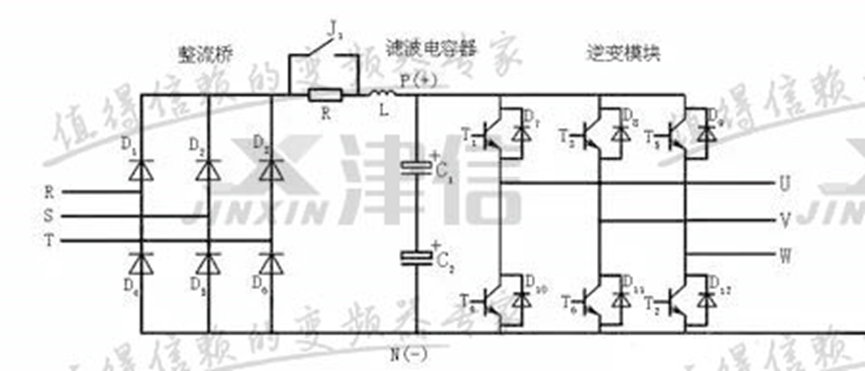

如上圖的R、S、T為輸入側,U、V、W則為輸出側。

二、變頻器缺相的表現與判斷

1. 故障現象:

  • 變頻器顯示“缺相”、“輸入電壓低”、“輸出不平衡”等報警信息或相應的故障代碼。
  • 電機啟動困難或轉速不穩。
  • 電機發熱嚴重。
  • 輸出頻率/電流波動大。
  • 變頻器頻繁跳閘(如過流、過載保護)。

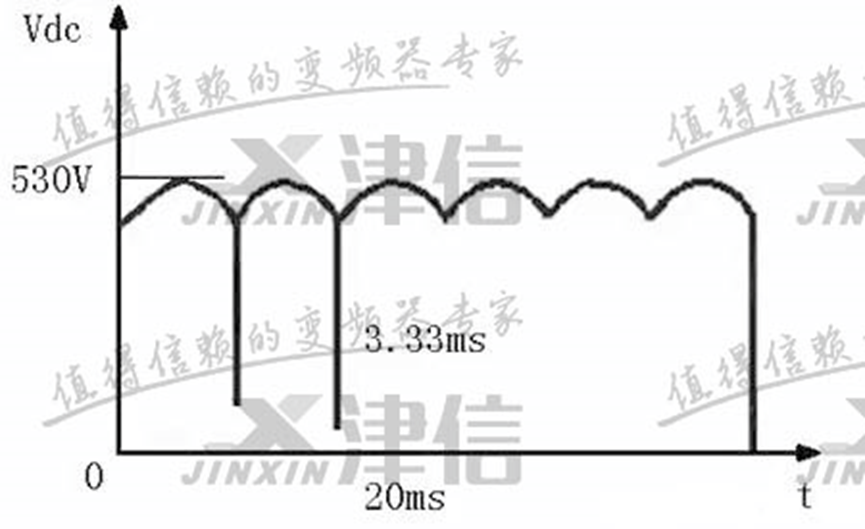

???當變頻器正常工作時,Udc上的電壓如下圖所示,一個工頻周期內將有6個波頭,此時直流電壓Udc將不會低于470V,對于一個7.5kW的變頻器而言,其C的值大小一般為900uf,當滿載運行時,可以計算出周期性的電壓降落大致為40V,紋波系數不會超過7.5%。而當輸入缺相發生時,一個工頻周期中可能只有2個電壓波頭,且整流電壓最低值為零。此時在上述條件下,可以估算出電壓降落大致為150V,紋波系數要達到30%左右。

由此可以看出,在變頻器輸入缺相后仍在運行時,電容C將被反復大范圍的充電,這種情況很可能導致電容器損壞,而且當負載較重時,還會進一步損壞整流橋,如在送電時就發生缺相,由于單相大電流運行極易造成變頻器燒毀。

2. 檢測方法:

(1)查看變頻器面板上報警信息

(2)使用萬用表測量電壓

  • 輸入側測量:
    • 斷電后檢查 R、S、T 三相之間的電阻是否平衡。
    • 通電后測量三相輸入電壓是否一致(通常為 380V~415V,誤差不超過 ±5%)。
  • 輸出側測量:
    • 測量 U、V、W 三相輸出電壓是否對稱。

(3)使用鉗形電流表測量電流

  • 檢查三相電流是否平衡。
  • 若某一相電流明顯偏小或為零,說明該相缺相。

(4)觀察驅動板信號

  • 使用示波器觀察 IGBT 驅動信號是否正常。
  • 如果某一路無驅動信號輸出,可能是內部模塊或控制電路故障。

3、常見原因分析

故障位置 原因
輸入端 熔斷器熔斷、空開接觸不良、進線電纜斷裂或松動
內部電路 整流橋損壞、濾波電容老化、IGBT 模塊損壞
輸出端 電機繞組燒毀、輸出電纜斷裂、接線松動
控制部分 驅動板故障、CPU 誤報、參數設置錯誤
]]>
匯川變頻器MD290故障代碼和原因排查 http://www.hnfygjg.com/others/92154.html Tue, 13 May 2025 06:00:39 +0000 http://www.hnfygjg.com/?p=92154

故障名稱 操作面板顯示 故障原因排查 故

]]>

免费做受???高潮-乱人伦中文无码视频在线观看-四虎成人精品永久网站-久久久99无码一区-人人妻人人爽

故障名稱 操作面板顯示 故障原因排查 故障處理對策
加速過電流 Err02 變頻器輸出回路存在接地或短路 檢測電機或者中斷接觸器是否發生短路。
急加速工況,加速時間設定太短 增大加速時間(F0–17)。
過流失速抑制設定不合適 確認過流失速抑制功能(F3‐19)已經使能;過流失速動作電流(F3‐18)設定值太大,推薦在120%到160%之內調整;過流失速抑制增益(F3‐20)設定太小,推薦在20到40之內調整。
手動轉矩提升或V/F曲線不合適 調整手動提升轉矩或V/F曲線
對正在旋轉的電機進行啟動 選擇轉速追蹤啟動或等電機停止后再啟動
受外部干擾 通過歷史故障記錄,查看故障時電流值是否達到過流(F3–18),如未達到,則判斷是外部干擾,需排查外部干擾源,解除故障。如排查后無外部干擾源,則可能是驅動板或霍爾器件損壞,需聯系廠家更換。
減速過電流 Err03 變頻器輸出回路存在接地或短路 檢測電機是否發生短路或斷路。
急減速工況,減速時間設定太短 增大減速時間(F0–18)。
過流失速抑制設定不合適 確認過流失速抑制功能(F3‐19)已經使能;過流失速動作電流(F3‐18)設定值太大,推薦在120%到150%之內調整;過流失速抑制增益(F3‐20)設定太小,推薦在20到40之內調整。
沒有加裝制動單元和制動電阻 加裝制動單元及電阻。
受外部干擾 通過歷史故障記錄,查看故障時電流值是否達到過流(F3–18),如未達到,則判斷是外部干擾,需排查外部干擾源,解除故障。如排查后無外部干擾源,則可能是驅動板或霍爾器件損壞,需聯系廠家更換。
恒速過電流 Err04 變頻器輸出回路存在接地或短路 檢測電機是否發生短路或斷路。
過流失速抑制設定不合適 確認過流失速抑制功能(F3‐19)已經使能;過流失速動作電流(F3‐18)設定值太大,推薦在120%到150%之內調整;過流失速抑制增益(F3‐20)設定太小,推薦在20到40之內調整。
變頻器選型偏小 在穩定運行狀態下,若運行電流已超過電機額定電流或變頻器額定輸出電流值,請選用功率等級更大的變頻器。
受外部干擾 通過歷史故障記錄,查看故障時電流值是否達到過流(F3–18),如未達到,則判斷是外部干擾,需排查外部干擾源,解除故障。如排查后無外部干擾源,則可能是驅動板或霍爾器件損壞,需聯系廠家更換。
加速過電壓 Err05 輸入電壓偏高 將電壓調至正常范圍。
加速過程中存在外力拖動電機運行 取消此外動力或加裝制動電阻。
過壓抑制設定不合適 確認過壓抑制功能(F3‐23)已經使能;過壓抑制動作電壓(F3‐22)設定值太大,推薦在770V~700V之內調整;過壓抑制增益(F3‐24)設定太小,推薦在30到50之內調整。
沒有加裝制動單元和制動電阻 加裝制動單元及電阻。
加速時間過短 增大加速時間。
減速過電壓 Err06 過壓抑制設定不合適 確認過壓抑制功能(F3‐23)已經使能;過壓抑制動作電壓(F3‐22)設定值太大,推薦在770V~700V之內調整;過壓抑制增益(F3‐24)設定太小,推薦在30到50之內調整。
減速過程中存在外力拖動電機運行 取消此外動力或加裝制動電阻。
減速時間過短 增大減速時間。
沒有加裝制動單元和制動電阻 加裝制動單元及電阻。
恒速過電壓 Err07 過壓抑制設定不合適 確認過壓抑制功能(F3‐23)已經使能;過壓抑制動作電壓(F3‐22)設定值太大,推薦在770V700V之內調整;過壓抑制頻率增益(F3‐24)設定太小,推薦在30到50之內調整;過壓抑制最大上升頻率(F3‐26)設定太小,推薦在520Hz之內調整。
運行過程中存在外力拖動電機運行 取消此外動力或加裝制動電阻。
緩沖電源故障 Err08 母線電壓在欠壓點上下波動 尋求技術支持。
欠壓故障 Err09 瞬時停電 使能瞬停不停功能(F9‐59),可以防止瞬時停電欠壓故障。
變頻器輸入端電壓不在規范要求的范圍 調整電壓到正常范圍。
母線電壓不正常 尋求技術支持。
整流橋、緩沖電阻、驅動板、控制板異常 尋求技術支持。
變頻器過載 Err10 負載是否過大或發生電機堵轉 減小負載并檢查電機及機械情況。
變頻器選型偏小 選用功率等級更大的變頻器。
電機過載 Err11 電機保護參數F9‐01設定是否合適 正確設定此參數,增大F9‐01,可以延長電機過載時間。
負載是否過大或發生電機堵轉 減小負載并檢查電機及機械情況。
輸入缺相 Err12 三相輸入電源不正常 檢查輸入RST接線以及三相輸入電壓是否正常。
驅動板、防雷板、主控板、整流橋異常 尋求技術支持。
輸出缺相 Err13 電機故障 檢測電機是否斷路。
變頻器到電機的引線不正常 排除外圍故障。
電機運行時變頻器三相輸出不平衡 檢查電機三相繞組是否正常并排除故障。
驅動板、IGBT模塊異常 尋求技術支持。
模塊過熱 Err14 環境溫度過高 降低環境溫度。
風道堵塞 清理風道。
風扇損壞 更換風扇。
模塊熱敏電阻損壞 尋求技術支持。
逆變模塊損壞 尋求技術支持。
外部設備故障 Err15 通過多功能端子DI輸入外部故障的信號 排查外圍故障,確認機械允許重新啟動(F8‐18),復位運行。
通過虛擬IO功能輸入外部故障的信號 確認A1組虛擬IO組參數設置正確,復位運行。
通訊故障 Err16 上位機工作不正常 檢查上位機接線。
通訊線不正常 檢查通訊連接線。
通訊擴展卡F0‐28設置不正確 正確設置通訊擴展卡類型。
通訊參數FD組設置不正確 正確設置通訊參數。
- 以上檢測完成后故障仍無法排除,可嘗試恢復出廠設置。
接觸器故障 Err17 驅動板和電源異常 尋求技術支持。
接觸器異常 尋求技術支持。
防雷板異常 尋求技術支持。
電流檢測故障 Err18 檢查霍爾器件異常 尋求技術支持。
驅動板異常 尋求技術支持。
電機調諧故障 Err19 電機參數未按銘牌設置 根據銘牌正確設定電機參數。
參數辨識過程超時 檢查變頻器到電機引線;檢查編碼器線數設置是否正確F1‐27、檢查編碼器的信號線連接是否正確、牢固。
EEPROM讀寫故障 Err21 EEPROM芯片損壞 尋求技術支持。
對地短路故障 Err23 電機對地短路 更換電纜或電機。
整流單元故障(T13型號專用) Err25 輸入電網電壓異常 檢查輸入電源是否過高或過低
整流單元異常 尋求廠家服務
累計運行時間到達故障 Err26 累計運行時間達到設定值 使用參數初始化功能清除記錄信息。
用戶自定義故障1 Err27 通過多功能端子DI輸入用戶自定義故障1的信號 復位運行。
通過虛擬IO功能輸入用戶自定義故障1的信號 復位運行。
用戶自定義故障2 Err28 通過多功能端子DI輸入用戶自定義故障2的信號 復位運行。
通過虛擬IO功能輸入用戶自定義故障2的信號 復位運行。
累計上電時間到達故障 Err29 累計上電時間達到設定值 使用參數初始化功能清除記錄信息。
掉載故障 Err30 變頻器運行電流小于F9‐64 確認負載是否脫離或F9‐64、F9‐65參數設置是否符合實際運行工況。
運行時PID反饋丟失故障 Err31 PID反饋小于FA‐26設定值 檢查PID反饋信號或設置FA‐26為一個合適值。
逐波限流故障 Err40 負載是否過大或發生電機堵轉 減小負載并檢查電機及機械情況。
變頻器選型偏小 選用功率等級更大的變頻器。
運行時切換電機故障 Err41 在變頻器運行過程中通過端子更改當前電機選擇 變頻器停機后再進行電機切換操作。
電機過溫故障 Err45 溫度傳感器接線松動 檢測溫度傳感器接線并排除故障。
電機溫度過高 提高載頻或采取其它散熱措施對電機進行散熱處理。
主從控制從機故障 Err55 從機發生故障,檢查從機 按照從機故障碼進行排查。
制動單元過載 Err61 制動電阻值偏小 請參考制動組件選型表。
制動回路短路 Err62 制動模塊異常 尋求技術支持。
水冷系統故障 Err64 水冷系統控制單元故障 復位運行,或?qū)で蠹夹g(shù)支持。
變頻器過熱故障 Err65 變頻器內部溫度過高 更換控制單元,或更換變頻器內部風扇。
低液位報警 A66 水箱液位過低 尋求技術支持。
]]>
三菱FR-D700變頻器參數設置和基本操作 http://www.hnfygjg.com/others/92143.html Tue, 22 Apr 2025 02:35:58 +0000 http://www.hnfygjg.com/?p=92143

1、FR-D700變頻器主回路接線圖如下

]]>
1、FR-D700變頻器主回路接線圖如下圖

2、主回路端子說明

三菱FR-D700變頻器的操作面板及使用

1、變頻器操作面板如下圖

2、操作面板各按鍵功能

按鈕 / 旋鈕  功能  備注
PU/EXT 鍵  切換 PU / 外部操作模式  使用外部操作模式(用另外連接的頻率設定旋鈕和啟動信號運行)時,請按下此鍵,使 EXT 顯示為點亮狀態
RUN 鍵  運行指令正轉  反轉用 (Pr.40) 設定
STOP/RESET 鍵  進行運行的停止,報警的復位  -
SET 鍵  確定各設定  -
MODE 鍵  模式切換  切換各設定
 設定用旋鈕  變更頻率設定、參數的設定值  -

3、操作面板單位表示及運行狀態表示見下表

說明  指示燈顯示  備注
RUN 顯示  運行時點亮 / 閃爍  亮燈:正在運行中
慢閃爍 (1.4 秒循環):反轉運行中
快閃爍 (0.2 秒循環):非運行中
MON 顯示  監視器顯示  監視模式時亮燈
PRM 顯示  參數設定模式顯示  參數設置模式時亮燈
PU 顯示  PU 操作模式時亮燈  計算機連接運行模式時,為慢閃爍
EXT 顯示  外部操作模式時亮燈  計算機連接運行模式時,為慢閃爍
NET 顯示  網絡運行模式時亮燈  -
監視用 LED 顯示  顯示頻率、參數序號等  -

4、基本功能參數一覽表注意:只有當Pr.160“擴展功能顯示選擇”的設定值設定為“0”時,變頻器的擴展功能參數才有效。

四、設置步驟五、多段速設置參數多段速輸出編碼表

]]>
施耐德ATV310變頻器故障代碼和報警大全 http://www.hnfygjg.com/others/92140.html Tue, 15 Apr 2025 02:22:27 +0000 http://www.hnfygjg.com/?p=92140

施耐德 ATV310 變頻器是一款SCH

]]>
施耐德 ATV310 變頻器是一款SCHINEIDER公司為中國應用環境和操作習慣量身打造的通用型變頻器 。當發生故障時,其故障代碼分為以下幾種類型:

  1. 不能自動清除的故障檢測代碼
  2. 清除故障原因后可通過自動重啟動功能清除故障檢測代碼
  3. 清除故障原因后將立即被清除的故障檢測代碼

不能自動清除的故障檢測代碼

代碼名稱可能原因解決方法
F001應用程序固件存在問題 預充電使用Multi-Loader工具更新應用程序固件的操作無效;充電繼電器控制無法正常工作或充電電阻已損壞重新下載應用程序固件;變頻器斷電再通電;檢查連接;檢查主電源的穩定性;
F002未知變頻器額定值電源卡與存儲的卡版本不同
F003未知或不兼容的電源卡電源卡與控制卡不兼容
F004內部串行鏈路故障內部板之間的通信中斷
F005無效生產專用區域內部數據不一致
F006電流測量電路故障電流測量因硬件電路故障而出錯
F007檢測到內部熱傳感器故障變頻器溫度傳感器未在正常工作;變頻器短路或開路
F008內部CPU故障內部微處理器故障變頻器斷電再通電;
F010過電流電機控制菜單300中的參數不正確;慣量或負載太大;機械鎖定檢查參數;檢查電機/變頻器/負載的尺寸;檢查機械裝置的狀態;連接線路電機電抗器;減小開關頻率范圍315;檢查變頻器、電機電纜和電機絕緣層的接地連接
F018電機短路變頻器輸出端短路或接地檢查將變頻器連接到電機和電機絕緣裝置的電纜
F019接地短路處于運行狀態時出現接地故障;處于運行狀態時進行電機切換;多個電機并聯時有較大的接地漏電電流檢查將變頻器連接到電機的電纜;調整開關頻率;檢查與電機串聯的電抗器;檢查速度環的調整
F020IGBT短路上電時檢測到內部電源組件短路
F025過速不穩定;與應用慣量相關的過速檢查電機;如果速度超過最大頻率 10%,則請在需要時調整此參數;安裝制動電阻;檢查電機/變頻器/負載的尺寸;檢查速度環的參數(增益和穩定性)
F028自整定故障電機未連接到變頻器;電機缺相;特殊電機;電機正在轉動(例如,被負載驅動)檢查電機/變頻器是否兼容;檢查在自整定過程中電機能否正常工作;如果正在下游使用輸出接觸器,請在自整定過程中關閉它;檢查電機是否已完全停止
F036角度誤差如果電機相斷開或者電機電感過高,則在移相角測量的過程中會發生這種情況檢查電機相位和變頻器允許的最大電流

清除故障原因后可通過自動重啟動功能清除故障檢測代碼

代碼名稱可能原因解決方法
F009制動過速制動過猛或負載慣量太大延長減速時間;需要時安裝帶有制動電阻的模塊單元;檢查主電源電壓,確保未超過可接受的最大值(在運行狀態超過主電源電壓最大值20%)
F011變頻器過熱變頻器溫度過高檢查電機負載、變頻器通風情況以及環境溫度;等待變頻器冷卻后再重新啟動;
F012過程過載過程過載檢查變頻器參數與應用過程是否一致
F013電機過載因電機電流過大而觸發檢查電機熱保護的配置和電機負載
F014輸出缺少1相變頻器輸出中缺少一相檢查從變頻器到電機的連接;如果使用下游接觸器,請檢查連接、電纜和接觸器是否正常
F015輸出缺少3相電機未連接;電機功率過低,低于變頻器額定電流的6%;輸出接觸器打開;電機電流中存在瞬時不穩定性檢查從變頻器到電機的連接;在低功率電機上進行測試或進行無電機測試;在出廠設置模式下,電機缺相檢測被激活:輸出缺相檢測605  = 01;如果需要在測試或維護環境中檢查變頻器而不必使用額定值與變頻器相同的電機,則禁用電機缺相檢測:輸出缺相檢測605 = 00;檢查并優化IR補償310、電機額定電壓304 和電機額定電壓305 ,然后執行自整定318
F016輸入過電壓線電壓太高:變頻器通電瞬間的電壓比可接受的最大電壓高10%;無運行命令時的電壓,比最大線電壓高20%;主電源電壓受到干擾關閉變頻器;檢查并調整線電壓;當線電壓恢復為額定電壓(在公差范圍內)后,進行通電;如果出現間歇性F016代碼,則將R1分配205.0設置為01,可將它連接到上游保護裝置以避免變頻器中出現過壓;在此情況下,可使用LO1來指示其他變頻器狀態
F017輸入缺相變頻器電源不正確或熔斷器已熔斷;一相故障;在單相線電源上使用三相ATV310;負載不平衡;此保護功能僅在變頻器帶有負載時才有效檢查電源連接和熔斷器;使用三相線電源;通過將輸入缺相檢測606 設置為00,可禁止報告此類故障
F021負載短路變頻器輸出短路;如果參數IGBT測試608設置為01,則在運行命令或直流注入命令中執行短路檢測上海津信檢查將變頻器連接到電機的電纜以及電機絕緣情況
F022Modbus中斷Modbus網絡上的通信中斷檢查通信總線的連接;檢查是否超時(參數Modbus超時704 ;參考Modbus用戶手冊
F024HMI通信故障與外部顯示終端的通信中斷檢查端子連接
F026PI反饋故障PID反饋低于下限值檢查PID反饋功能;檢查PID反饋監控(參數59.25 PID反饋監控 )和延時時間設定(參數59.23 PID監控功能時間延遲 )
F027IGBT過熱變頻器過熱;IGBT內部溫度相比環境溫度和負載而言太高檢查電機/變頻器/負載的尺寸;降低開關頻率315 ;等待變頻器冷卻后再重新啟動
F029過程欠載過程欠載;電機電流低于過程欠載閾值211的時間超過過程欠載延時210以保護應用檢查變頻器參數與應用過程是否一致
F033AI1電流信號丟失故障模擬量輸入AI1被配置為電流信號;AI1電流比例參數0% 204.1大于3mA;模擬量輸入電流低于2mA檢查端子連接

清除故障原因后將立即被清除的故障檢測代碼

代碼名稱可能原因解決方法
F030欠壓線電壓過低;瞬態電壓跌落檢查電壓和欠壓缺相菜單607- 上的參數
F031不正確的配置HMI模塊被一個具有不同額定值的變頻器上配置的HMI模塊替換;客戶當前的參數配置不一致如果有效,返回到出廠設置或檢索備份配置;如果恢復出廠設置后故障仍然存在,可以與上海津信聯系
F032無效配置變頻器中通過母線或通信網絡加載的配置不一致;配置上傳被中斷或未全部完成檢查以前加載的配置;加載兼容配置
F034無效配置當保存參數設置或恢復出廠設置時,變頻器檢測出錯誤的配置重新上電變頻器;恢復出廠設置;如果恢復出廠設置故障依然存在,可以與上海信津聯系
]]>
ABB 200KW變頻器風機故障維修案例 http://www.hnfygjg.com/others/92101.html Wed, 05 Feb 2025 07:00:47 +0000 http://www.hnfygjg.com/?p=92101

用戶現場200KW控制擠出機的ABB變頻

]]>
用戶現場200KW控制擠出機的ABB變頻器出現故障,操作面板顯示控制器超溫,現場檢查后發現,內部EBM冷卻風機不轉。

拆開側板發現這個ABB變頻器內置電抗器的。 檢查冷卻風扇的控制回路,從三相進線處取二相電,經過快熔后到一個380/220V隔離變壓器,變壓器輸出的220V電壓作為冷卻風扇電源,使用萬用表檢查快熔及變壓器都是正常的。

該變頻器主電源通電后,冷卻風扇也應該得電運轉,在變頻器的設計中,冷卻風扇主電路內串有一個繼電器,這個繼電器由變頻器運行命令控制,當變頻器運行時,冷卻風扇繼電器閉合,風扇運行。

繼續檢查,發現冷卻風扇為單相電容啟動,由于啟動電容爆裂損壞,使得冷卻風扇無法運行。

接著使用萬用表檢查風扇內部的繞組,發現主繞組副繞組都正常,這里要注意一下:測量風扇時注意不能讓風扇葉轉動, 因為風扇轉子有剩磁,在轉子轉動過程中風扇處于發電狀態,在這個狀態下測量電阻值是很難測準的。

根據損壞的啟動電容容值,購買了一個相同電壓450V 6UF電容,更換后故障解除。

]]>
